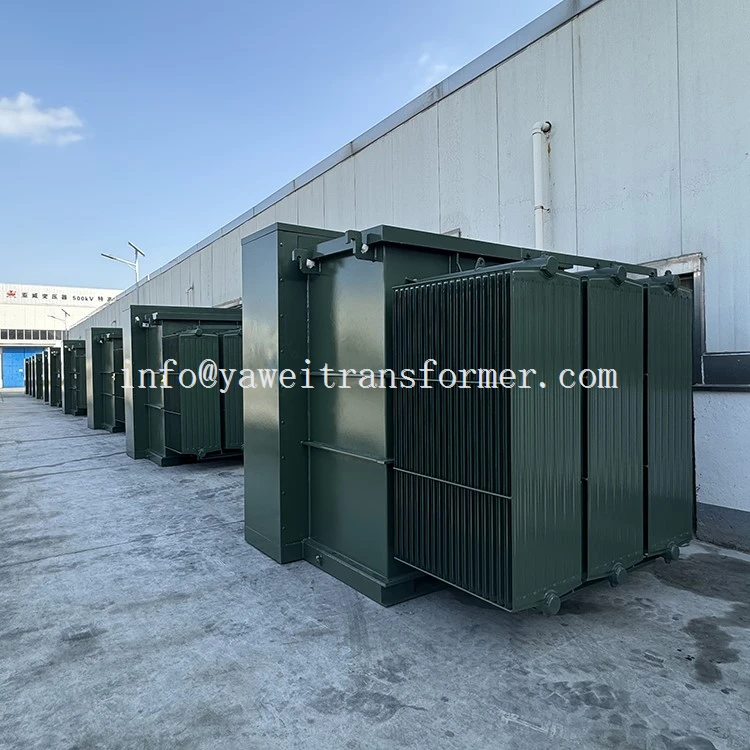

Transformator montiran na podlogu je vrsta komunalnog transformatora koji se obično koristi u prigradskim i urbanim područjima, kao iu industrijskim i komercijalnim aplikacijama. Montira se na betonsku podlogu i nalazi se u zaključanom čeličnom ormariću.
Kućište: Obično su zatvorene u zaključane metalne ormare otporne na neovlašteno korištenje. Ovo kućište štiti unutrašnje komponente od okoline i neovlašćenog pristupa.
Vrste transformatora: Transformatori postavljeni na podlogu mogu biti jednofazni ili trofazni, ovisno o zahtjevima područja koje opslužuju.
Nazivi napona: Primarni napon (ulaz) može značajno varirati, često u rasponu od 2,4 kV do 35 kV. Sekundarni napon (izlaz) je obično niži i pogodan za stambenu ili komercijalnu upotrebu (poput 120/240V, 277/480V, itd.).
Kapacitet: Nazivna snaga transformatora montiranih na podlogu može varirati, ali uobičajene veličine se kreću od oko 75 kVA do 5000 kVA.
Sigurnost i izolacija: Transformatori postavljeni na podlogu su dizajnirani s različitim sigurnosnim karakteristikama, uključujući zaštitu od kvarova i robusne izolacijske sisteme. Često se pridržavaju strogih sigurnosnih standarda koje postavljaju organizacije kao što su ANSI, IEEE i NEMA.
Primjene: Ovi transformatori se široko koriste za spuštanje visokonaponske struje koju isporučuju komunalni vodovi na niži napon pogodan za domove, poslovne i industrijske objekte.
Održavanje: Transformatori postavljeni na podlogu dizajnirani su za vanjsku upotrebu i općenito se malo održavaju, ali zahtijevaju redovne preglede i povremeno servisiranje.
Zaštita životne sredine: Mnogi moderni transformatori postavljeni na podlogu su dizajnirani sa ekološki prihvatljivim karakteristikama, kao što su ne-PCB (polihlorovani bifenil) ulja.
Dodatna oprema: Mogu uključivati karakteristike kao što su prekidači za prekid opterećenja ili bez opterećenja, osigurači i drugi zaštitni uređaji.
Za specifične tehničke detalje ili informacije o modelu, možete nas kontaktirati
Srodni proizvodi
Vrste transformatora koji se montiraju na podlogu
Jednofazni transformatori: Obično se koriste u stambenim područjima. Imaju jedan primarni i jedan sekundarni namotaj i koriste se za snižavanje napona za stambenu potrošnju. Obično imaju niže kVA ocjene.
Trofazni transformatori: Koriste se u komercijalnim i industrijskim okruženjima gdje je potrebna veća snaga. Ovi transformatori imaju tri primarna i tri sekundarna namota i mogu podnijeti veća opterećenja u odnosu na jednofazne transformatore.
Transformatori s petljom: U ovom dizajnu, dolazni i odlazni vodovi se povezuju na transformator kroz šemu petlje. Ova postavka pruža pouzdanost u distributivnoj mreži, jer se transformator može napajati iz bilo kojeg smjera.
Transformatori radijalnog napajanja: Ovi transformatori imaju jedan izvor koji napaja transformator. Oni su jednostavnijeg dizajna u poređenju sa transformatorima sa petljom, ali ne nude isti nivo redundanse za napajanje.
Izbor transformatora koji se montira na podlogu zavisi od nekoliko faktora, uključujući primenu, potrebne nivoe napona, potreban kapacitet, ekološka razmatranja i dostupnost prostora. Svaki tip ima svoj jedinstveni skup karakteristika i bira se na osnovu specifičnih potreba elektrodistributivnog sistema.
Standardi kvaliteta proizvoda
1. Sistem upravljanja kvalitetom GB/T 19001-2016 ISO 9001: 2015
Rad cijelog YAWEI sistema je strogo kontroliran i vođen. To osigurava kvalitetu proizvoda i materijala u svim fazama, od primanja zahtjeva kupaca do dizajna, materijala, proizvodnje, ugradnje, testiranja, pakiranja, isporuke, postprodaje, a sve to funkcionira pod strogim i logički povezanim procesima.
2. CERTIFIKAT O USKLAĐENOSTI UL i CUL
YaWei transformator montiran na podlogu je ocijenjen od strane UL u skladu sa američkim i kanadskim standardom(ima). Naš transformator certificiran od strane UL na osnovu kanadskih standarda (CSA standardi).
3. Certifikat o akreditaciji CE
Standard: EN 60076-1:2011.EN 60076-2:2011EN 60076-14:2013 potvrđuje da YAWEI tehnički kvalitet ispunjava zahtjeve svih specifičnih međunarodnih standarda za laboratorije za testiranje i kalibraciju. Svi YAWEI proizvodi su u potpunosti testirani u kvalificiranoj prostoriji za testiranje prije napuštanja tvornice, osiguravajući stabilan kvalitet i osiguravajući apsolutni mir za kupce.
Karakteristike Yawei energetskih transformatora
Pokriva kompletnu proizvodnu liniju transformatora od žice za namotavanje, rezanja i valjanja silikonskog lima, proizvodnje rezervoara za transformatorsko ulje i istraživanja i razvoja energetskih transformatora, ispitivanja, ugradnje i proizvodnje.
Yawei automatska linija za umotavanje izolacijskih žica. Yawei ima automatske, horizontalne, vertikalne i ručne linije za namotavanje ispunjava različite zahtjeve kapaciteta.
Namotavanje na primarnim i sekundarnim namotajima ima odličnu strukturu dizajna koja pomaže da mašina radi efikasno.
Linija za omotavanje izolacijske žice
Yawei radionica za livenje rezervoara za transformatorsko ulje. Profesionalni rad i tim za različite zahtjeve kalupa.
Radionica za proizvodnju peraja/radijatora Yawei konfiguracije.
Radionica za proizvodnju peraja/radijatora Yawei konfiguracije.
Yawei instalacija aktivnog dijela transformatora s trofaznom podlogom
Yawei trofazno transformatorsko ulje u rezervoar
Yawei testiranje transformatora na trofazni jastučić
Yawei trofazno testiranje transformatora u liniji
Yawei trofazno pakovanje transformatora montirano na podlogu (prilagođeno)
Parametar trofaznog transformatora montiranog na podlogu
|
Nazivni kapacitet (kVA) |
Gubitak bez opterećenja (kW) |
Gubitak opterećenja (kW) |
struja bez opterećenja (%) |
Impendansni napon (%) |
Dimenzija (DxŠxV) (mm) |
Ukupno Težina (kg) |
|
100 |
200 |
1500 |
0.65 |
4.0 |
1180x1355x1735 |
729 |
|
150 |
280 |
2200 |
0.60 |
1830x1375x1735 |
989 |
|
|
200 |
340 |
2600 |
0.50 |
1830x1375x1735 |
1195 |
|
|
250 |
400 |
3050 |
0.50 |
1830x1405x1735 |
1355 |
|
|
315 |
480 |
3650 |
0.45 |
1830x1425x1735 |
1415 |
|
|
400 |
570 |
4300 |
0.45 |
1830x1435x1805 |
1675 |
|
|
500 |
680 |
5150 |
0.40 |
1830x1445x1860 |
1905 |
|
|
630 |
810 |
6200 |
0.40 |
4.5 |
1830x1445x1860 |
2165 |
|
800 |
980 |
7500 |
0.35 |
1830x1490x1860 |
2755 |
|
|
1000 |
1150 |
10300 |
0.35 |
1830x1675x2005 |
3235 |
|
|
1250 |
1360 |
12000 |
0.30 |
2100x1845x2035 |
4905 |
|
|
1600 |
1640 |
14500 |
0.30 |
2100x1885x2135 |
5835 |
Parametar transformatora montiranog na jednofazni jastučić
|
Nazivna snaga (KVA) |
visoki napon (KV) |
niski napon (V) |
Gubitak (w) |
|
|
Gubitak bez opterećenja (W) |
Gubitak pri opterećenju (W) |
|||
|
15KVA |
24,94kV/14,4kV 12,47 kV/7,2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ ili drugi |
120-240V 240-480V 347V 600V |
50 |
195 |
|
25KVA |
80 |
290 |
||
|
37.5KVA |
105 |
360 |
||
|
50KVA |
135 |
500 |
||
|
75KVA |
190 |
650 |
||
|
100KVA |
210 |
850 |
||
|
167KVA |
350 |
1410 |
||
